豐郅直流匯流箱監控系統：光伏電站安全與效率的“神經中樞”?

地面電站運營挑戰： “ 常規運維 ”難以匹配“ 高標準需求 ”

老舊電站技改困境：超60GW地面電站運行年限突破5年大關，正面臨三大核心運維挑戰：關鍵元器件性能衰減、通訊系統穩定性下降、直流電弧風險加劇。行業數據顯示，傳統匯流箱故障排查平均耗時4-6小時，而直流電弧故障（占光伏火災事故的80%）具有顯著破壞性，從發生到全面蔓延僅需30分鐘，足以造成整個光伏方陣的嚴重?fù)p毀。

新建項目集成門檻：當前光伏匯流箱正逐步向智能化方向發展。行業數據顯示，2025年預計將有約60%的匯流箱產品具備智能監控和遠程管理功能，這有助于提升系統運行維護效率。然而，實際電站中直流匯流箱存在型號多樣、通信協議不統一、設備規格差異等問題。

豐郅匯流箱監控模塊針對改造項目中的常見問題提供了解決方案，包括設備兼容性和安裝空間適應性等，有助于改善電站運維管理。

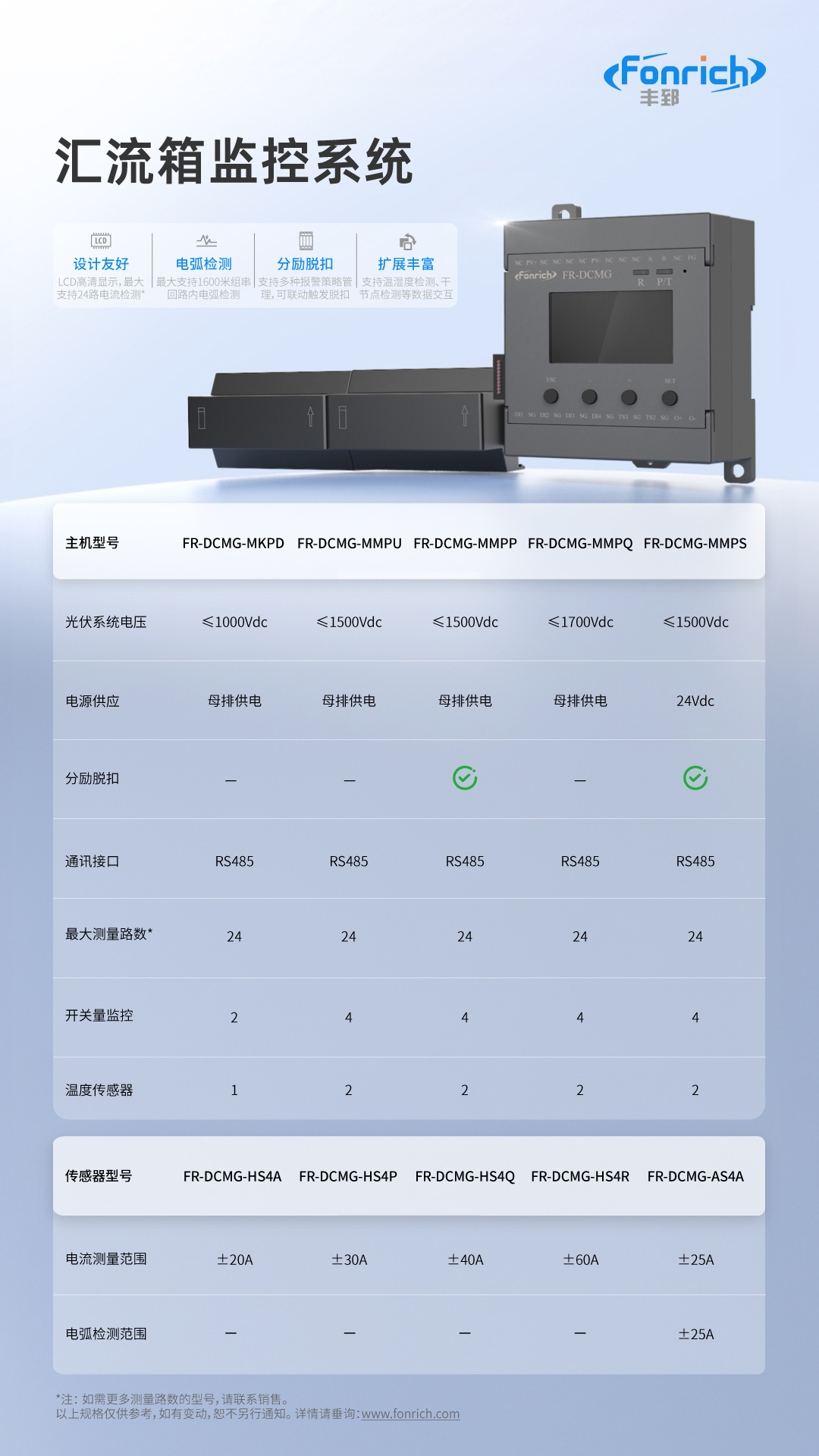

豐郅匯流箱產品介紹

該產品擁有LCD屏讀取數據，同時具備組串電流監測、電壓監測、匯流箱溫度監測、斷路器狀態檢測、電弧報警等功能，多種規格霍爾傳感器、最大支持級聯24個通道，支持RS485通訊。

運行參數監測

電流電壓監測：采用專利霍爾傳感器技術，支持多規格電流檢測，最大支持24路組串通道，可精準定位異常組串。

溫度與環境監測：實時監測防雷器、斷路器狀態，另可配置溫度傳感器，監測箱體溫度。

電弧故障檢測：集成AFCI功能，可主動識別直流電弧并發出報警信號，降低火災風險。

運維功能支持

本地顯示與遠程管理：通過LCD屏以圖形化方式顯示運行參數，運維人員可快速定位故障，RS485 Modbus-RTU、強抗干擾工業無線。

自適應電源設計：

由PV組串直接供電，僅需一組正常組串即可維持工作，保障極端條件下的持續運行。

技術優勢與創新點

靈活適配與空間優化：模塊化設計（主控盒與傳感器分體結構），緊湊型體積適配多種品牌匯流箱改造需求，無需整體更換。

高兼容性：可實現RS485 Modbus-RTU多版本寄存器點表兼容，確保設備改造時后臺系統無需變更配置，解決改造中協議不統一問題。

高可靠性與抗干擾能力：十余年行業與產品經驗沉淀，全棧技術自研，連續多年銷量領先。

環境適應性：灌封膠工藝防護，適應95%濕度及-40°C至70°C工作環境。

技術領先：累計申請專利200余項，覆蓋AFCI核心算法等關鍵技術。支持多種報警策略管理，可聯動觸發脫扣。

案例分享

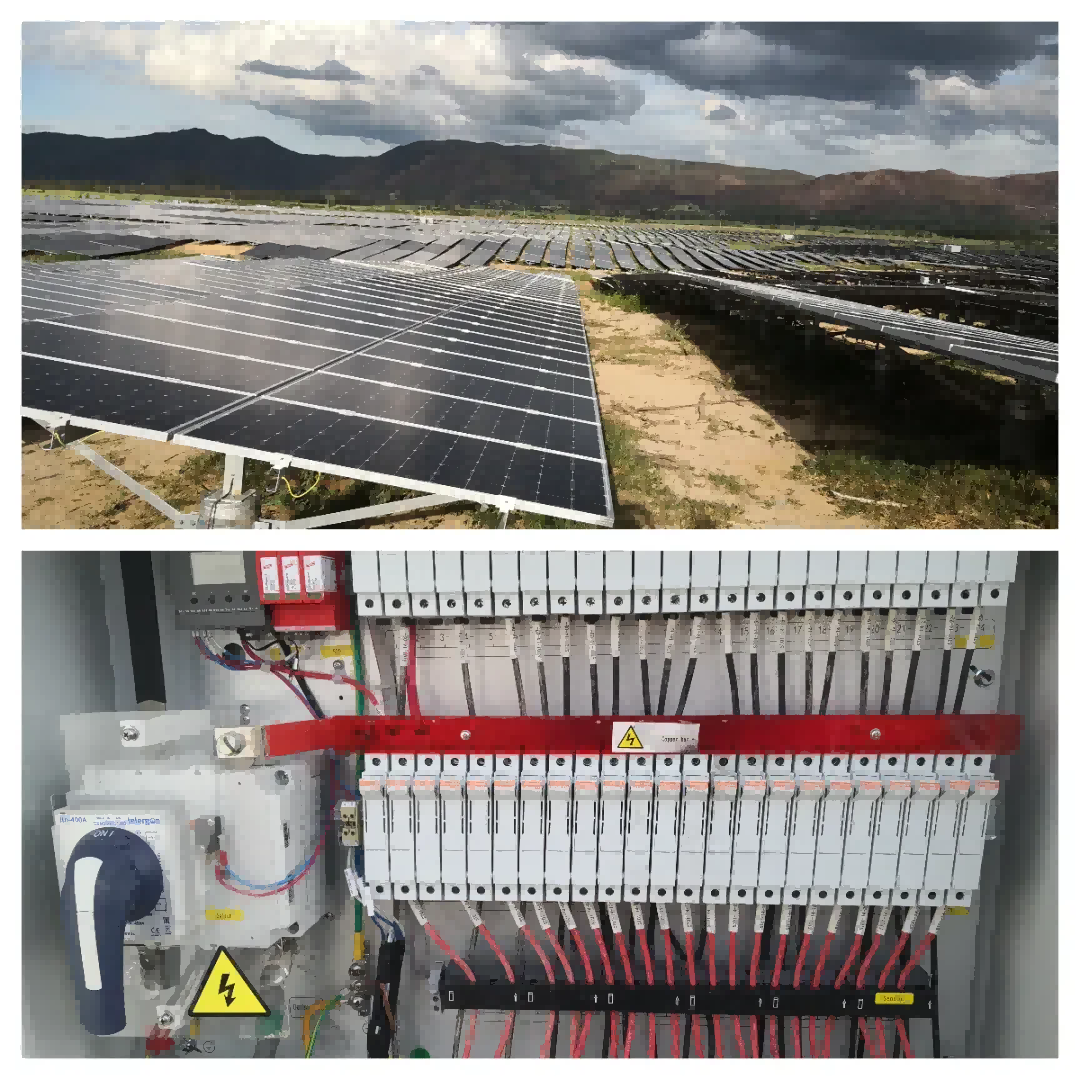

越南 257 MW 工程項目

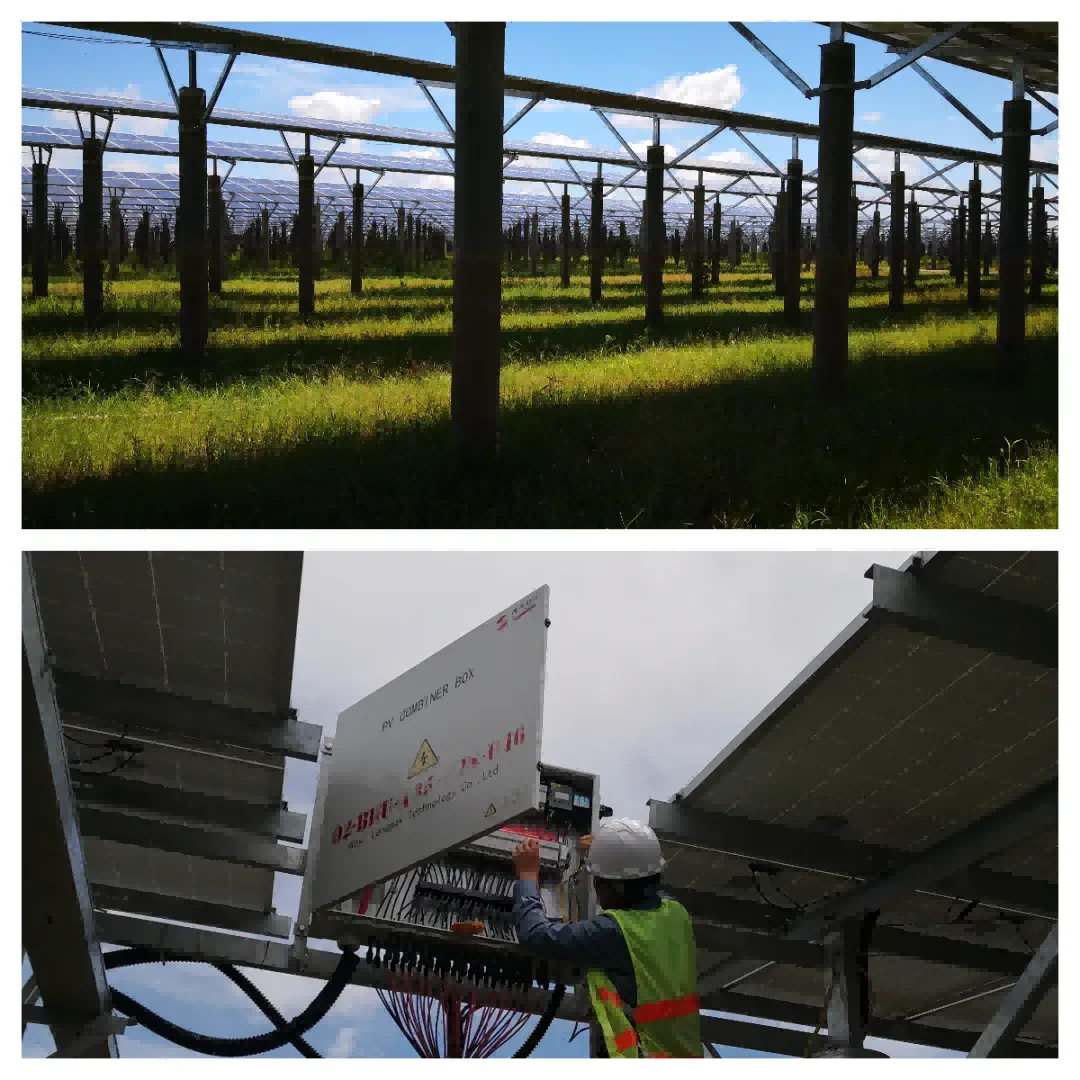

油汀 500 MW 匯流箱工程項目
