微型逆變器如何徹底消除直流拉弧風險？

隨著戶用光伏系統的普及，系統安全已成為業主、安裝商和投資者關注的焦點。在光伏電站的各類風險中，火災最為令人擔憂。在所有光伏火災隱患中， “直流拉弧”就像一個隱蔽而致命的“隱形殺手”，時刻威脅著系統的安全。

那么，是否存在一種方案，能從根源杜絕“直流拉弧”風險呢？答案是微型逆變器（簡稱“微逆”）。其核心原理在于徹底取消了光伏系統中的高壓直流電路。

什么是“直流拉弧”？

簡單來說，“拉弧”就是電流擊穿空氣，產生持續的火花放電，溫度極高（可達3000℃以上），足以引燃周圍線纜、保溫層等材料。

在傳統集中式或組串式逆變器系統中，多塊太陽能板串聯形成高壓直流回路，電壓可達600V–1500V。該回路線路長、接頭多，一旦出現：

? 接頭虛接、松動

? 線纜老化、破損

? 連接器接觸不良

電流在斷開瞬間極易產生直流電弧。直流電弧沒有交流電每秒100次的過零特性，一旦產生便難以自行熄滅，可能持續燃燒直至引發火災。

下面我將通過與傳統“集中式/組串式逆變器+直流優化器”方案的對比，詳細解釋為什么微逆沒有這個風險。

傳統系統為什么有直流拉弧風險？

在傳統的集中式或組串式逆變器系統中，多塊光伏組件串聯形成組串。組串的電壓是所有組件電壓的疊加，很容易達到600V、800V甚至1000V以上的高壓直流。

高壓直流是拉弧的“元兇”：直流電弧與交流電弧不同，它沒有過零點（交流電每秒有100/120次電壓自然過零，容易熄滅），一旦被激發，就會持續燃燒，溫度極高，極易引發火災。

拉弧的常見位置：這些高壓直流回路中的任何一個連接點都可能成為故障點，例如：

? 組件之間的MC4連接器（安裝不良、老化、進水）

? 直流開關的觸點

? 逆變器的直流輸入端子

風險場景：在系統運行（發電）時，如果因為振動、腐蝕、安裝不當?shù)仍驅е逻B接處出現微小間隙，高壓直流電就會擊穿空氣，形成持續燃燒的電弧。

盡管傳統逆變器通常配備直流電弧故障斷路器（AFCI），通過算法檢測并關斷電路，但這屬于“事后補救”， 仍存在漏判或誤判的可能，無法根除風險。

微逆系統如何從根本上消除風險？

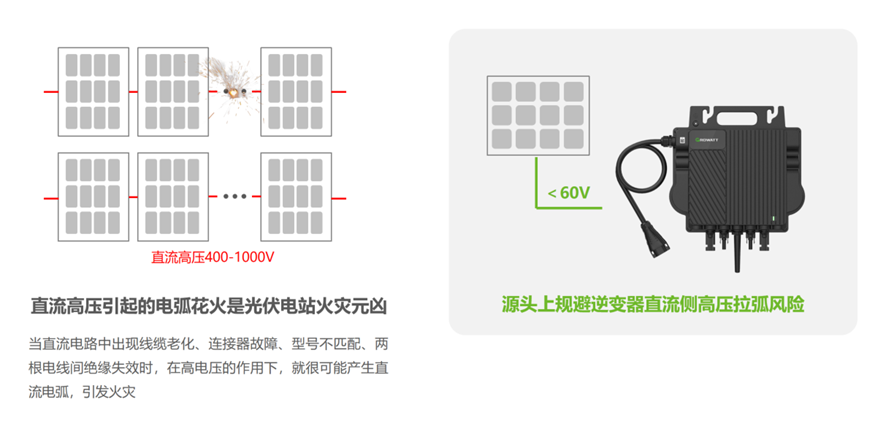

微逆采用“組件級”的直流-交流轉換架構：

1、直流側電壓極低：設計上，微逆最大輸入電壓一般為60V，僅接收單塊組件的直流電（開路電壓通常為40V–55V，工作電壓通常為32V-45V）。

2、不具備拉弧的電壓條件：直流拉弧需要較高的電壓來擊穿空氣間隙。通常認為，直流電壓低于80V時，空氣間隙很難被擊穿并維持電弧。微逆系統直流電壓僅30V–50V，物理上無法擊穿空氣間隙并維持電弧。

3、無長距離高壓直流線路：組件至微逆的直流線路極短（通常<1米），立即轉換為交流電，直流部分被限制在了每塊組件背面極小的范圍內。

4、交流側并網：所有的電能輸出和傳輸都是在230V交流電下進行。交流電弧雖然也存在，但其危險性遠低于直流電?。ㄒ驗橛羞^零點易熄滅），且家庭和建筑中的交流電路早已有成熟的保護裝置（如斷路器、漏電保護器等）來應對。

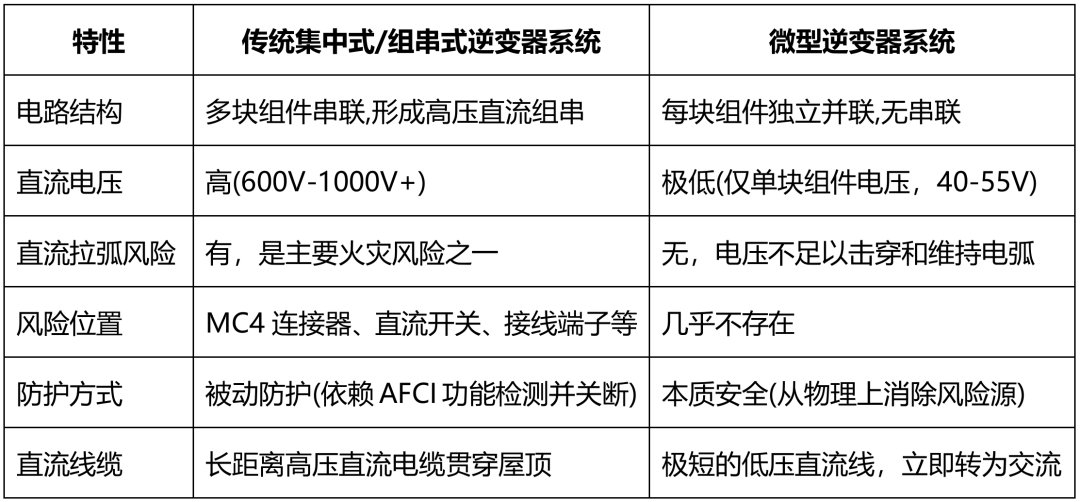

對比一目了然：傳統系統 vs 微逆系統

一個簡單的比喻：

傳統系統：如同將多節電池串聯成高壓電池組。如果用導線同時觸碰這個電池組的正負極，會產生強烈的火花（電弧），極具危險。

微逆系統：每節電池配備獨立轉換器，立即輸出為安全的低壓交流電。所有電池的輸出都是并聯的低壓交流電，即使短路也只有微小火花，風險極低。

除了安全，微逆還有哪些優勢？

徹底消除直流拉弧風險，是微逆在安全領域最耀眼的勛章。與此同時，它還有以下優勢：

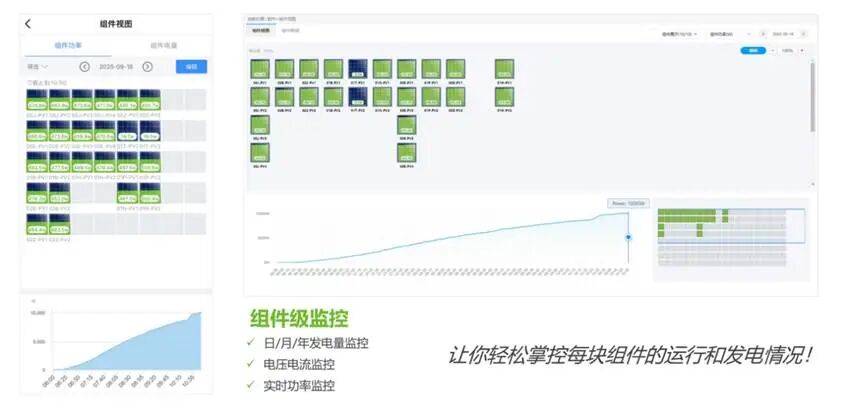

? 組件級監控：精準監測每塊組件的發電狀態，便于故障排查。

? 最大化發電量：每塊組件獨立MPPT，避免了陰影、灰塵或朝向不一致帶來的“木桶效應”。

? 靈活擴容：系統設計靈活，便于未來增容。

微逆之所以無直流拉弧風險，并非依賴附加保護裝置，而是通過“組件級逆變”架構，將直流電壓始終控制在無法產生拉弧的安全范圍內，實現了“本質安全”。這是微逆相較于傳統系統在安全性上的一個核心優勢，特別適合對安全要求極高的住宅、學校、博物館等場所。
