廣東：光伏不得破壞特色建筑風格

近日，廣東省住房和城鄉建設廳發布關于征求《建筑太陽能光伏系統技術標準》(征求意見稿)意見的函。本標準適用于廣東省新建、擴建、改建建筑光伏系統的設計、安裝施工、驗收和運行維護;在既有建筑上增設及改造的建筑光伏系統也應按照本標準執行。

文件明確建設建筑光伏系統應充分考慮廣東省建筑風貌要求,不得破壞當?shù)靥厣ㄖ娘L(fēng)格及形式。如外立面采用碲化鎘光伏薄膜玻璃幕墻，屋面采用碲化鎘光伏薄膜玻璃和多晶硅光伏板組合形式，如將光伏百葉與建筑完美結合，如定制 BIPV 多功能建筑構件等取代部分傳統建筑結構如屋頂板、瓦、窗戶、建筑立面、遮雨棚等。

部分重點內容如下：

光伏構件PV components：

經過模塊化預制，具備光伏發電功能的建筑材料或構件，包括建材型光伏構件(如光伏瓦、光伏墻板、光伏磚等)和普通型光伏構件。

1、建設建筑光伏系統，應充分考慮廣東省建筑風貌要求,不得破壞當?shù)靥厣ㄖ娘L(fēng)格及形式。

相關條文說明：本條對廣東省建筑光伏系統與建筑風貌的關系提出要求。在建設光伏系統時，建筑風貌是不可忽視的重要影響因素，不得破壞當?shù)靥厣ㄖ娘L(fēng)格及形式。如外立面采用碲化鎘光伏薄膜玻璃幕墻，屋面采用碲化鎘光伏薄膜玻璃和多晶硅光伏板組合形式，如將光伏百葉與建筑完美結合，如定制 BIPV 多功能建筑構件等取代部分傳統建筑結構如屋頂板、瓦、窗戶、建筑立面、遮雨棚等。

2、光伏組件的類型、安裝位置、安裝方式和色澤的選擇，應結合建筑功能、建筑外觀以及周圍環境條件進行并與建筑外觀和周邊環境相協調。

相關條文說明：光伏發電系統是建筑的有機組成部分，尤其是采用光伏建筑一體化形式時，光伏發電系統與建筑功能更是密不可分。光伏發電系統不僅要符合光伏系統的發電功能和電氣安全性要求，還要符合建筑外圍護所必需的物理性能要求。同時，和廣東各地建筑風貌相協調。因此，在設計光伏發電系統時應與建筑設計專業密切配合，廣泛搜集建筑物所在地的地理、氣候、太陽能資源等資料，進行環境分析、日照分析。結合建筑功能、建筑外觀與周圍環境條件，合理規劃光伏發電系統在建筑上的布置方案，統籌布局，做到與建筑風格協調統一。使其在具備良好光伏發電功能的同時達到建筑圍護、建筑節能、太陽能利用和建筑裝飾多種功能的完美結合。建筑上光伏應用的數量多少取決于建筑設計方案前期能否將光伏作為一個設計條件進行設計，只有充分考慮光伏的各種應用條件并通過與建筑的有機組合，才能形成協調統一的一體化結合整體，達到最大化應用的目標。

3、建筑光伏系統的建筑設計應符合建筑構件的各項物理性能要求，根據廣東省的特點，作為建筑構件的光伏發電組件應采取相應的防過熱、防雷、抗風、抗震、防火、防腐蝕等技術措施。

相關條件說明：一般情況下，建筑的設計壽命是光伏系統壽命的2倍~3倍，光伏組件及系統其他部件在構造、形式上應利于在建筑圍護結構上安裝，便于維護、修理、局部更換。因此建筑設計不僅要考慮地震、風荷載、雪荷載、冰雹等自然破壞因素，還應為光伏系統的日常維護，尤其是光伏組件的安裝、維護、日常保養、更換提供必要的安全便利條件。布置在金屬屋面的光伏發電系統設計應符合現行行業標準《采光頂與金屬屋面技術規程》JGJ 255的相關要求;光伏幕墻設計應符合現行行業標準《玻璃幕墻工程技術規范》JGJ 102、《金屬與石材幕墻工程技術規范》JGJ 133 的相關要求;光伏遮陽設計應符合現行行業標準《建筑用鋁合金遮陽板》JG/T416和《建筑遮陽通用要求》JG/T 274 的相關要求。

4、建筑光伏系統的設計應根據建筑效果、設計理念、可利用面積、安裝場地和周邊環境等因素選擇光伏組件的類型、尺寸、顏色和安裝位置。

5、光伏組件表面色彩選擇應符合下列要求：

光伏組件的色彩應與建筑整體色調相匹配;

光伏組件邊框的顏色應與光伏電池的色彩及建筑整體設計相匹配;

對色彩有特殊要求的光伏組件，應根據設計要求確定。

6、夾膠光伏構件的各層玻璃如作為結構受力構件參與結構計算時，各層單片玻璃厚度差不宜大于3mm。

相關條文說明：無論是兩層還是三層的夾膠光伏構件，各層玻璃如共同受力參與結構計算，厚度相差過大，則兩片玻璃受力不均勻，容易產生破裂。但是如果某一層玻璃不參與受力計算，如6T+0.76PVB+2T鋼化夾膠玻璃，所有荷載均由6mm鋼化玻璃承擔，2mm鋼化玻璃僅視為一層保護膜不參與結構計算，則可以不考慮“厚度差3mm”的要求，又如：8T+1.14PVB+3.2(碲化鎘)+1.14PVB+8T鋼化夾膠玻璃，中間的3.2mm玻璃為薄膜電池的芯片，不鋼化，不參與受力，同樣為設計合理的光伏構件。但，因?yàn)?.2mm浮法玻璃的邊緣強度太低，在做需要拼接的大尺寸光伏構件設計時，應注意，不要將浮法玻璃的拼縫位置設計在整片光伏構件的中部，結構變形最大處。

6、單玻封裝光伏構件的玻璃厚度不宜小于5mm，帶有背板持力層的光伏構件的面板玻璃厚度不宜小于3.2mm。

相關條文說明：單玻封裝光伏構件的結構構成通常為玻璃+EVA+PV+EVA+光伏背膜，由于多了兩層膠片，使得該結構的抗沖擊性能(軟物沖擊和硬物沖擊)增加，滿足安全玻璃的要求，而該類構件必須采用有邊框的設計，這就避免了裸邊玻璃在運輸安裝過程中小于6mm情況下容易破損的問題。因此，單層玻璃夾膠光伏構件的最小玻璃厚度定為5mm。還有一種結構為單玻光伏組件加建材背板的結構，主要持力層為背板材料，面板僅為電池的保護層，因此3.2mm鋼化玻璃滿足《建筑玻璃應用技術規程》JGJ 113的相關要求，可以使用。

7、陽臺或平臺上安裝光伏構件應符合下列要求：

安裝在陽臺或平臺欄板上的光伏組件支架應與欄板主體結構上的預埋件牢固連接;

構成陽臺或平臺欄板的光伏組件，應符合剛度、強度防護功能和電氣安全要求，其高度應符合護欄高度的要求。

相關條文說明：

陽臺或平臺上安裝光伏組件應符合以下要求：

對不具有陽臺欄板功能，通過其他連接方式安裝在陽臺欄板上的光伏組件，其支架應與陽臺欄板上的預埋件牢固連接，通過計算確定預埋件的尺寸與預埋深度，防止墜落事件的發生;

作為陽臺欄板的光伏組件，應符合建筑陽臺欄板強度及高度的要求。陽臺欄板高度應隨建筑高度而增高，如低層、多層住宅的陽臺欄板凈高不應低1.05m，中、高層，高層住宅的陽臺欄板不應低于1.10m，這是根據人體重心和心理因素而定的。

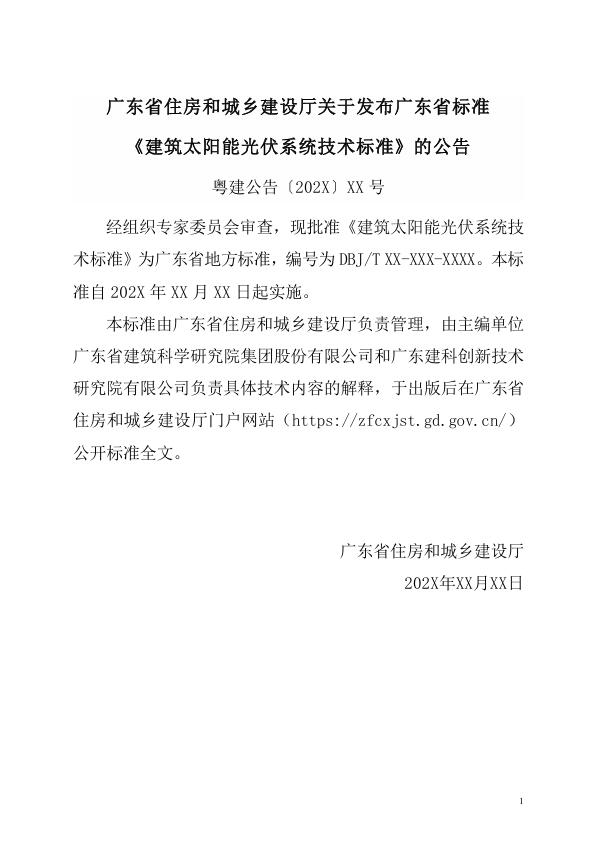

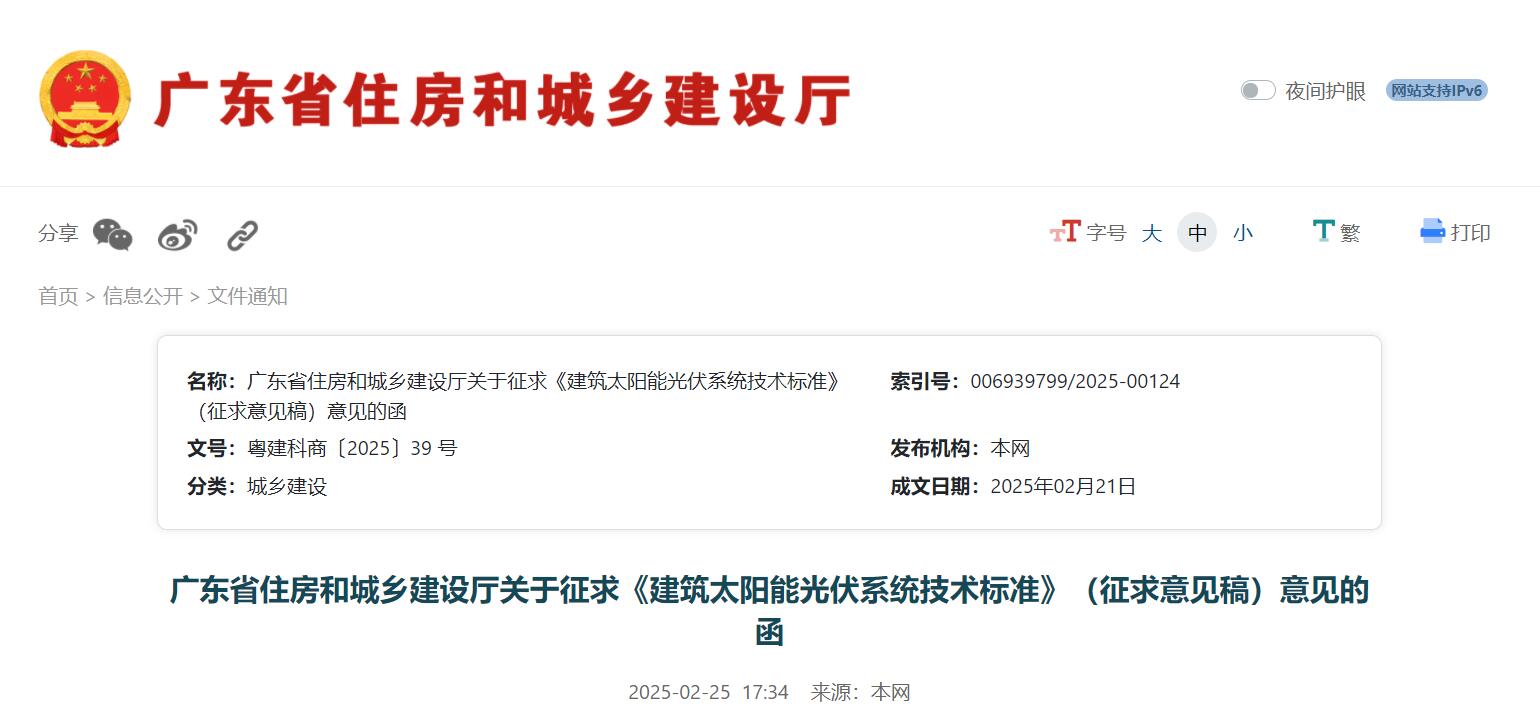

廣東省住房和城鄉建設廳關于征求《建筑太陽能光伏系統技術標準》(征求意見稿)意見的函

各地級以上市住房城鄉建設主管部門，各相關單位：

經我廳立項，由廣東省建筑科學研究院集團股份有限公司等單位編制的《建筑太陽能光伏系統技術標準》已形成征求意見稿，現征求你們意見。請從廣東省住房和城鄉建設廳門戶網站(https://zfcxjst.gd.gov.cn/)下載本標準的征求意見稿，組織研究和提出修改意見，于2025年3月31日前將書面意見反饋我廳科技信息處。

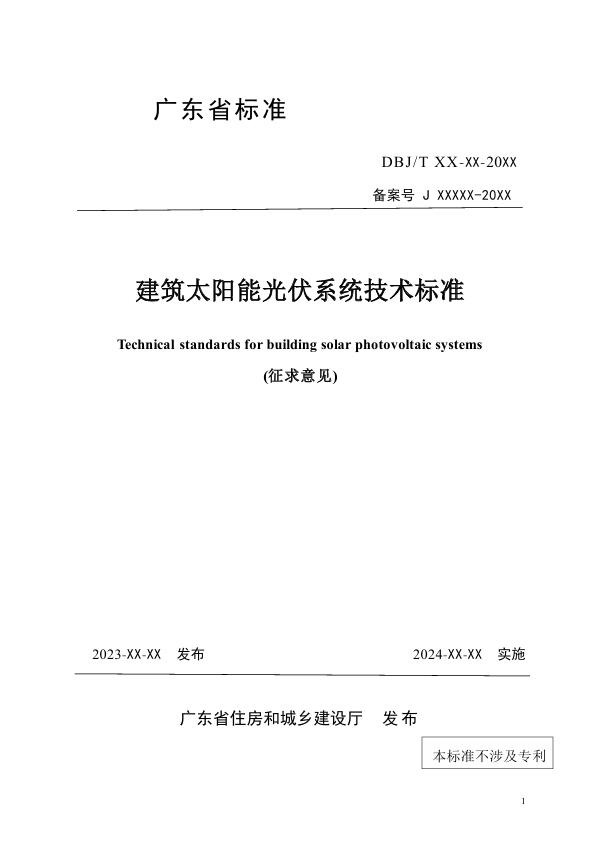

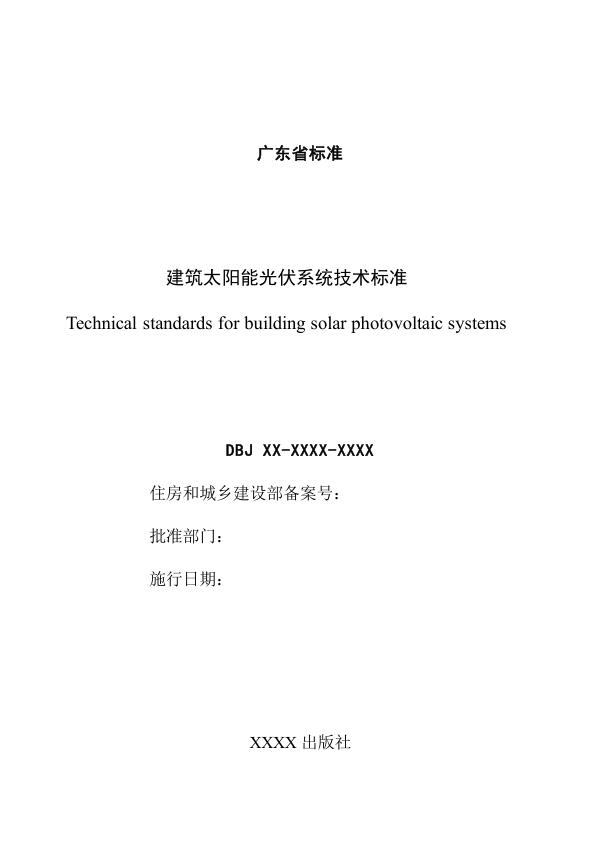

附件：1.建筑太陽能光伏系統技術標準(征求意見稿)

          2.《建筑太陽能光伏系統技術標準》(征求意見稿)意見表

廣東省住房和城鄉建設廳

2025年2月21日

(聯系人：羅熾發，聯系電話：020-83133643，郵箱：zjt_biaodingzhan@gd.gov.cn)
