解鎖730W量產背后的關鍵：全開口鋼網到底有多強？

在全球光伏產業的技術革新浪潮中，東方日升憑借在異質結（HJT）電池領域的多年深耕和創新能力始終走在行業前列。10月15日，公司向整個行業發布了730Wp+伏曦Pro的量產公告，也宣布了行業里光伏組件產品中單塊組件量產功率最高產品的首次達成。730Wp+量產功率達成的背后離不開電池效率的提升和一些新材料和封裝工藝的優化應用。其中最重要的則是高遷移靶材、鋼網印刷和光轉膜技術這幾個關鍵材料和工藝的開發，優化和應用。在本文里，我們將會給大家解鎖730W量產背后的關鍵之一：全開口鋼網。

太陽電池的正反面一般都會有電極，以與pn結兩端形成緊密歐姆接觸。在電池正面光照面上的電極成為上電極，通常會設計成柵線狀，用來收集光生電流；在電池背面也有同樣的電極，稱之為背電極。雖然制作電極的方法有真空鍍膜、電鍍和絲網印刷等多種方式，但是為了降低生產成本和提高生產效率，目前在光伏行業，最主流的，也是最廣泛應用的還是采用絲網印刷的方式來進行電極的制備。

從電極制作的角度，為了改善異質結電池的性能，基本上都是通過以下三個方面來著手：1. 制作較細的柵線，以減少電池表面的遮光面積，從而提高電池的電流密度；2. 采用合適的柵線電極材料，也就是我們平時說的金屬化漿料，來改善電池的填充因子；3. 制作大高寬比的柵線電極，以改善電池的填充因子。

全開口鋼網的開發和導入主要就是通過改善上面第一點和第三點來達到異質結電池提效降本的目的。

全開口鋼網印刷技術：高效與精度的完美結合

絲網印刷是利用絲網圖案部分網孔透漿料，非圖案部分網孔不透漿料的基本原理進行印刷的一種技術。印刷時在絲網一端倒入漿料，用刮刀在絲網的漿料部位施加一定壓力，同時朝絲網另一端移動，從而使?jié){料在移動中被刮板從圖形部分的網孔中擠壓到基片上，如圖1所示。

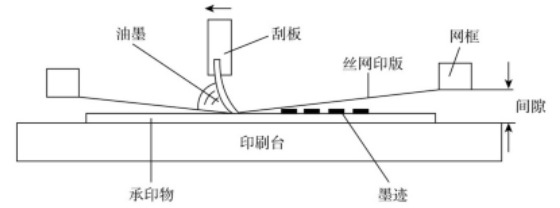

圖1. 絲網印刷示意圖

傳統的絲網印刷工藝中的網版是由不銹鋼（鎢鋼）織成不同網目大小的網紗、PI膠膜及涂在網紗上的感光膠組成。網版主要分為兩類網版：一類為常規網板，網布角度為22.5°；一類為無網結網版，網布角度為0°和90°。如圖2所示。其實在整個絲網印刷工藝的改進路線上，行業里首先使用的就是常規網版，為了提高柵線的形態，逐步過渡到了無網結網版。

傳統網板

無網結網版

圖2. 傳統網版和無網結網版對比示意圖

全開口鋼網印刷技術通過使用特殊設計的鋼網，實現了100%的開口率，即在鋼網的開口區域內沒有任何網紗阻擋，透墨率更高，如圖3所示。這一技術的應用，為光伏電池制造帶來了多重顯著的優勢，尤其在異質結電池的金屬化工藝中，展現了巨大的潛力。

（a）常規網版

（b）全開口鋼板

圖3. 常規網版和全開口鋼板對比示意圖

01高精度印刷，提升光電轉換效率

全開口鋼網印刷技術已實現細柵線寬小于25微米，隨著鋼網印刷的進一步優化，預期印刷線寬小于20微米，如圖4所示。更細的柵線意味著電池表面的遮光面積大幅減少，電池受光光面積相應增加，從而有效提升電池的光電轉換效率。通過鋼網對應的柵線寬度、根數，與遮光率和電阻的關系，設計不同的鋼網，結合實驗，可以得出最優的鋼網細柵線寬和根數，從東方日升異質結電池的測試結果顯示，電池的短路電流Isc和填充因子FF均有不同幅度的提升，電池效率提升0.12%。

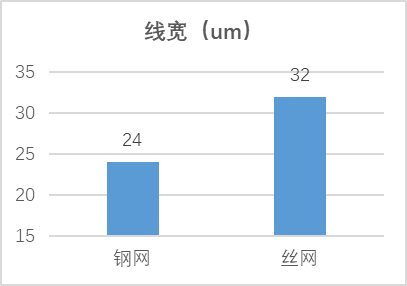

（a）鋼網和絲網線寬對比

（b）鋼網和絲網高寬比

圖4. 鋼網和絲網線寬及高寬比差異

02降低漿料消耗，節省金屬化成本

由于全開口鋼網100%開口率，漿料的透過率大幅提高，能夠節省約20%的漿料消耗，如圖5所示。漿料是太陽能電池成本里一項重要的成本因素，通過降低漿料的消耗，全開口鋼網印刷技術可以有效降低電池金屬化成本，提高生產的經濟性。

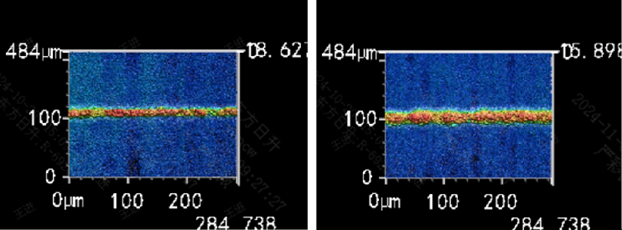

（a）鋼網印刷效果

（b）絲網印刷效果

（c）鋼網線寬

（d）絲網線寬

圖5. 鋼網和絲網印刷效果及線寬對比

03提高印刷質量，降低電阻

全開口鋼網印刷后的細柵線高度均勻平坦，高低起伏度明顯低于傳統絲網印刷。這種高質量的印刷效果，顯著降低了柵線的電阻，從而提升了電池的填充因子（FF）。更高的填充因子意味著電池在實際應用中能夠輸出更穩定的功率，進一步增強了電池的整體性能。

04延長印刷壽命，提升生產效率

全開口鋼網由耐扎、耐磨的鋼材制成，其使用壽命相較于傳統絲網大幅延長，至少可提升一倍以上。這意味著在生產過程中，鋼網的更換頻率降低，設備的維護成本減少，同時生產效率得到有效保障。對于大規模生產的光伏企業而言，這一優勢不僅提升了生產穩定性，還降低了長期運營成本。

東方日升研發優勢與全開口鋼網印刷的完美契合

東方日升在異質結電池領域的長期技術積累和研發投入，為全開口鋼網印刷技術的應用和優化提供了堅實基礎。公司擁有一支經驗豐富的研發團隊，專注于材料、工藝和設備的優化升級，確保每一項新技術都能在生產中實現最佳效果。

東方日升通過將全開口鋼網印刷技術應用于異質結電池的生產，成功實現了電池效率和成本的雙重優化。這一技術的突破，也是東方日升異質結伏曦Pro產品730Wp+得以量產的關鍵因素之一。未來，東方日升將繼續秉持創新精神，不斷推動光伏技術的革新，助力全球可再生能源產業的可持續發展。
