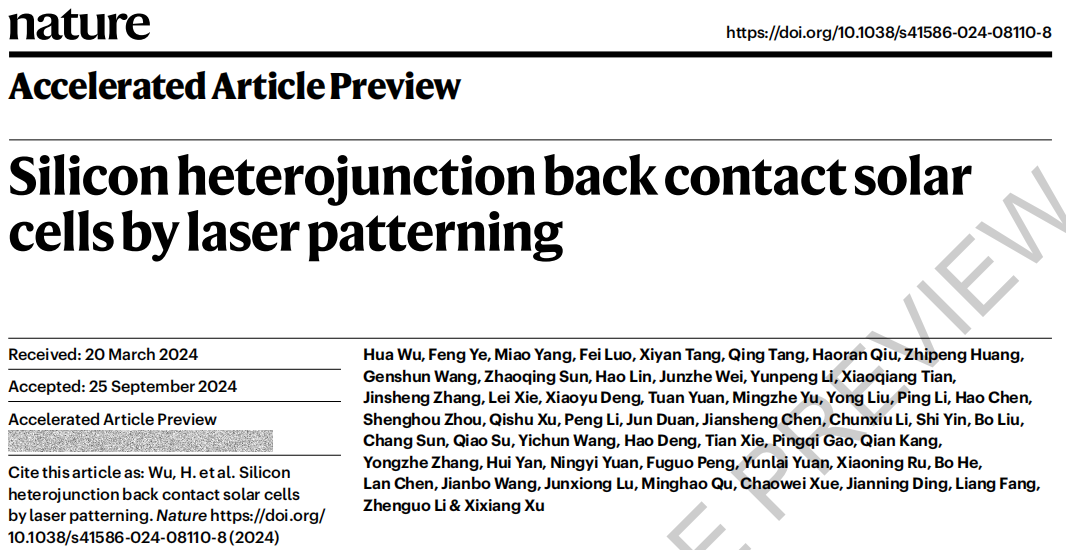

隆基綠能李振國、徐希翔&揚州大學丁建寧《Nature》|通過激光圖案化實現的硅異質結背接觸太陽能電池

本文介紹了一種利用激光技術制備高效背接觸硅異質結太陽能電池的方法，實現了27.3%的效率，創下了新的紀錄。文章針對背接觸電池制備過程中存在的復雜性和效率損失問題，提出了三個關鍵工藝改進：密集鈍化接觸、無激光損傷的激光刻蝕和通過優化濕化學工藝控制刻蝕深度。此外，文章還探討了在太瓦規模下，如何減少對稀有銦和貴金屬銀的依賴，并展示了無銦和銀背接觸電池的制備，分別實現了26.5%和26.2%的效率。該方法為高效背接觸硅異質結太陽能電池的制備提供了新的思路，并有望推動光伏技術在建筑和交通領域的應用。

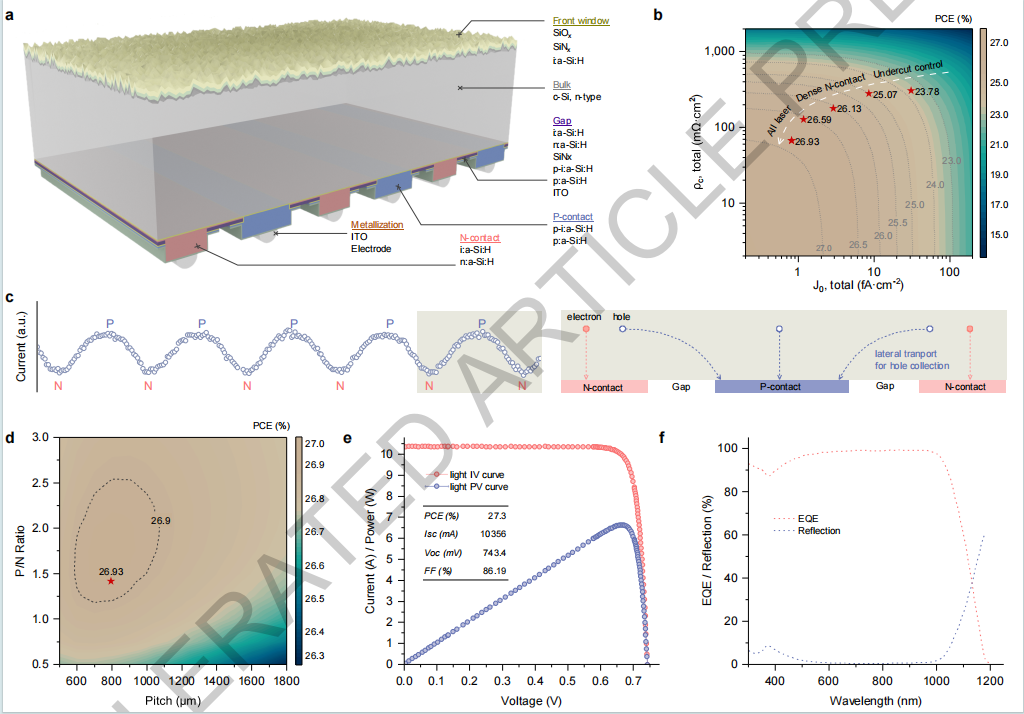

圖1. HBC太陽能電池的發展。a. 最先進的HBC太陽能電池配置。b. 接觸電阻率和復合電流密度(Jo)對效率模擬的影響。c. 電學陰影效應：通過6個間距的線性光束誘導電流(lBIC)測量顯示，由于橫向空穴傳輸損失，N-接觸處的電流收集低于P-接觸處。紅色N和藍色P分別標記N-接觸和P-接觸的周期性位置。還展示了一個間距內的損失機制示意圖。d. P-接觸至N-接觸(P/N)比例和間距對效率模擬的影響。紅色五角星標記了記錄電池的最優P/N比例和間距組合。e. 由ISFH_CalTeC(哈梅林太陽能研究所，校準和測試中心)認證的記錄電池的電流-電壓(IV)和功率-電壓(PV)曲線。f. 記錄電池的EQE(在ISFH_CalTeC測量)和反射(內部測量)曲線。

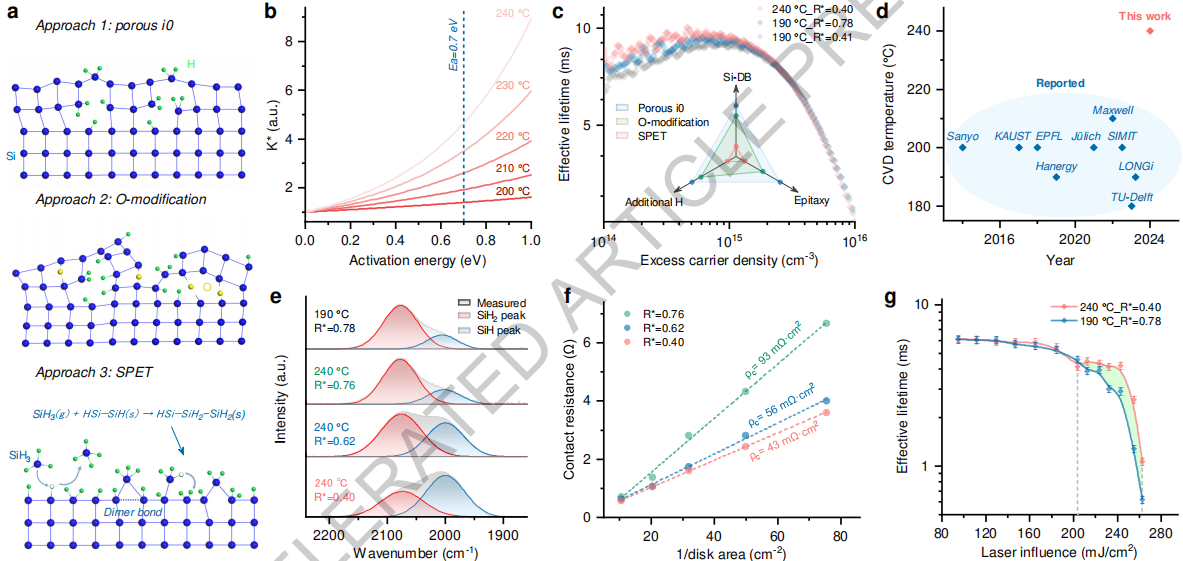

圖2. 用于HBC的致密鈍化N接觸。a. 三種抑制外延生長的方法。b. 相對反應速率系數K*與不同溫度下的活化能之間的關系。藍色線表示Si-Si二聚體在較低極限的活化能。c. 經過不同i0層鈍化的晶片的有效壽命。入口雷達圖定性比較了不同i0層在鈍化方面的性能。d. 報告工作和本研究中主要團隊CVD溫度的總結9,10,19,29-34。e. 在190℃和240°C下制備的不同微結構因子的i0層的FTIR光譜。展示了SH2和Si峰的高斯曲線擬合。f. 使用Cox和Strack方法(CSM，擴展數據圖1)的接觸電阻率的線性擬合曲線。在圖2 c-f中顯示的結果中，i1總是被調整以與i0具有相同的R*。g. 不同i0層在激光通量下的i0/i1/i2堆疊鈍化有效壽命的進展。

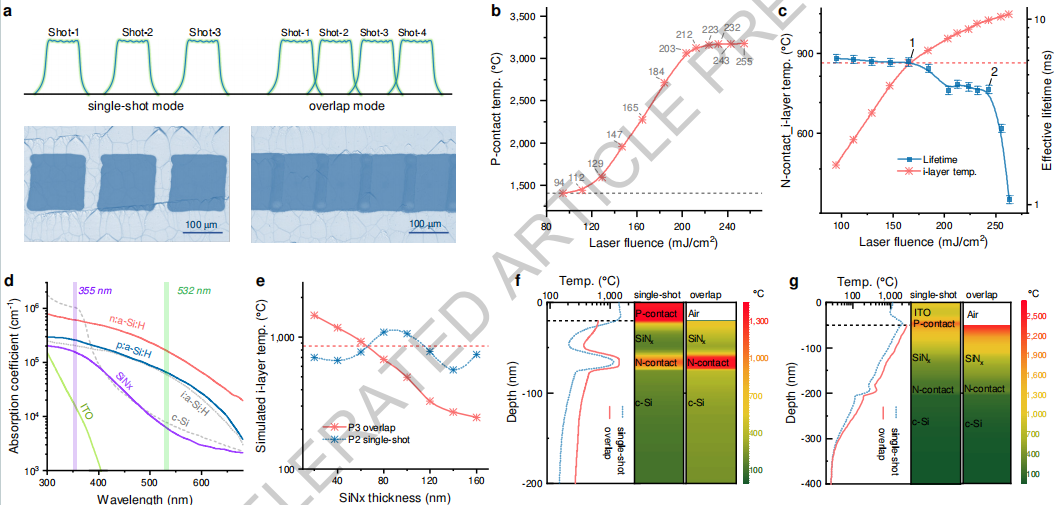

圖3. 激光圖案化過程。a. 激光束操作模式：單次射擊與重疊。激光射擊輪廓的高度代表了光斑處的能量強度。激光斑點在光學顯微鏡下進行檢查。b. 隨著激光通量增加的P接觸溫度模擬。c. N接觸鈍化質量的比較，通過5x10^15 cm^-3處的有效壽命指示，與模擬的i層溫度。點1和2表示有效壽命曲線上的第一和第二個轉折點。d. 內部測量的i:a-Si:H, n:a-Si:H, p:a-Si:H, SiNx(n=2.5)和ITO層的吸收系數，以及c-Si的參考。e. 在P2和P3期間，隨著SiNx厚度的變化，模擬i層溫度。f. P2激光通量后堆疊層內的溫度分布。g. P3激光通量后堆疊層內的溫度分布。

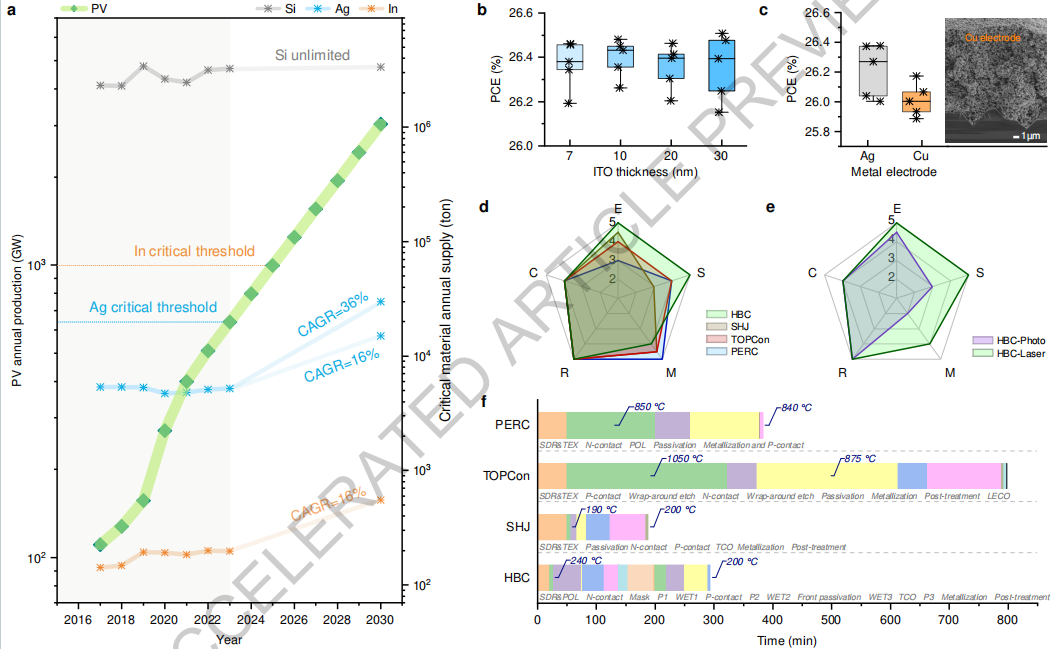

圖4. 太瓦級可持續性分析。a. PV年產量和關鍵材料年供應量。b. 不同ITO厚度的HBC太陽能電池效率。c. 使用Ag電極和Cu電極金屬化的HBC太陽能電池效率。入口SEM圖像顯示了Cu電極的橫截面形態。d. HBC、SHJ、TOPCon和PERC的ESMRC圖表。e. 通過光刻(HBC-Photo)或激光P3(HBC-Laser)圖案化的HBC的ESMRC圖表。f. PERC、TOPCon、SHJ和HBC的工藝時間。標記的是工藝中的最高溫度步驟。在b和c中，頂線、底線、盒內的線和盒子分別代表最大值、最小值、中位數和25-75%的分布。
