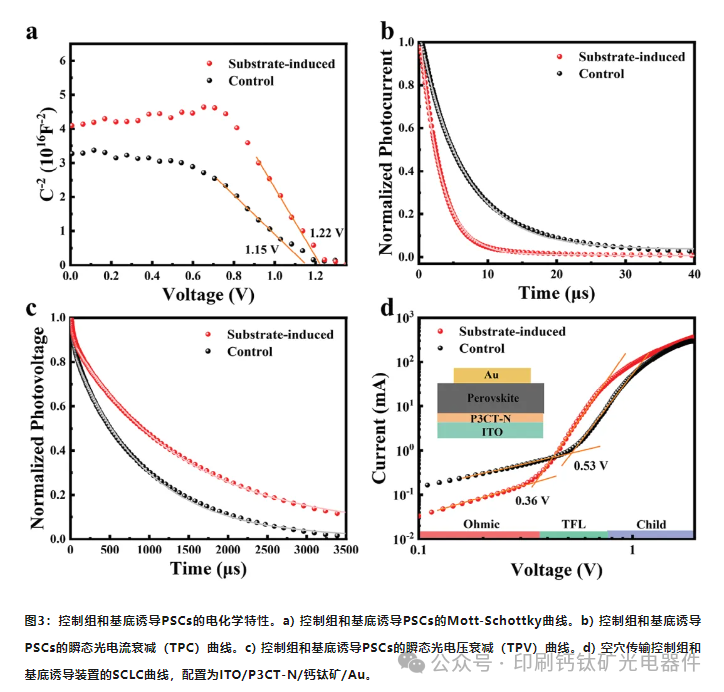

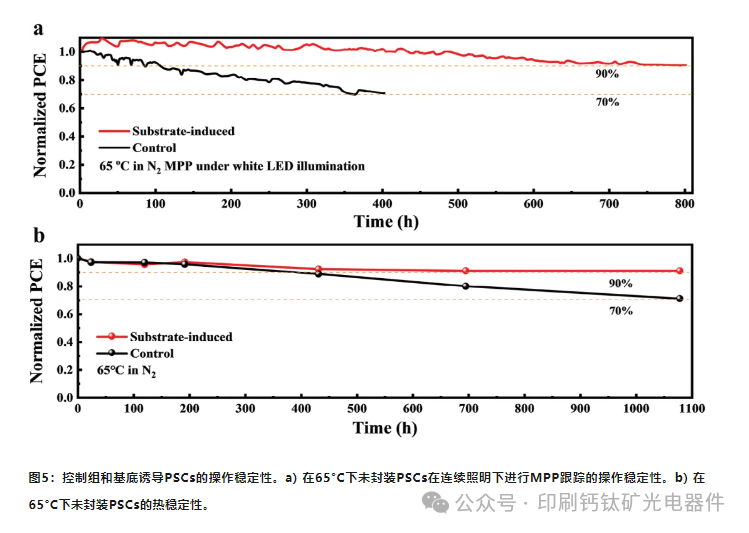

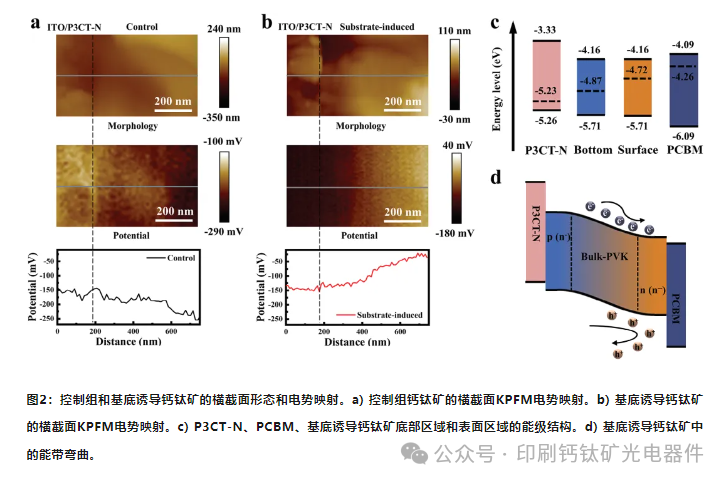

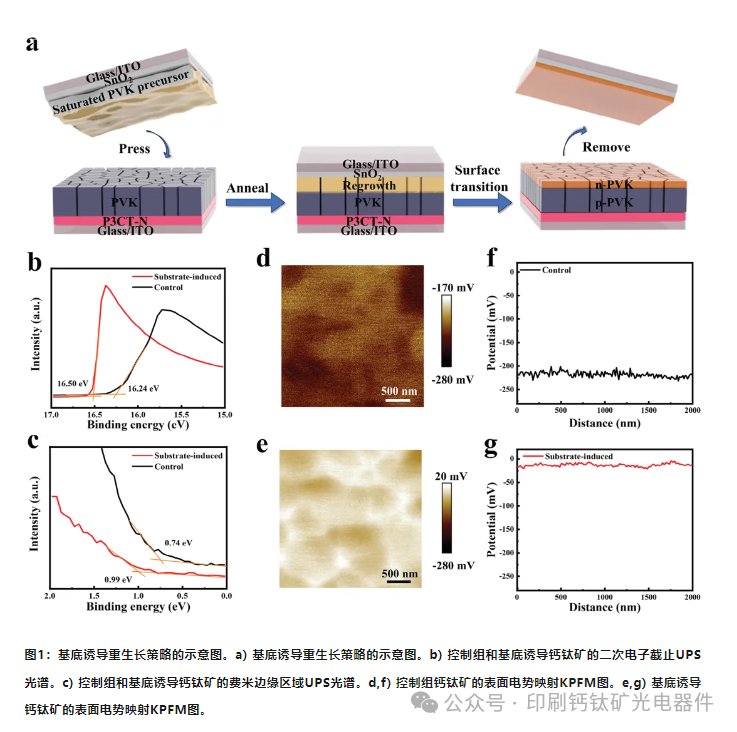

半導體材料的p型或n型性質(zhì)直接決定光電器件的最終性能。一般來說，沉積在p型基底上的鈣鈦礦傾向于p型，而沉積在n型基底上的鈣鈦礦傾向于n型。鑒于此，華東師范大學的李曉東和方俊峰教授團隊在期刊《Advanced Materials》發(fā)文，題為“Substrate Induced p–n Transition for Inverted Perovskite Solar Cells”，本文報道了一種基底誘導重生長策略，用于在倒置型PSCs中誘導鈣鈦礦表面的p到n型轉(zhuǎn)變。首先在p型基底上生長并結(jié)晶p型鈣鈦礦薄膜，然后將涂有飽和鈣鈦礦溶液的n型ITO/SnO2基底壓在鈣鈦礦薄膜上并進行退火處理，以誘導鈣鈦礦表面區(qū)域的二次重生長。這種策略實現(xiàn)了鈣鈦礦表面區(qū)域的p到n型轉(zhuǎn)變，并在鈣鈦礦表面區(qū)域引入了一個額外的pn結(jié)，從而增強了內(nèi)建電勢并促進了PSCs中的載流子提取。實驗結(jié)果顯示，采用基底誘導策略的倒置型PSCs展現(xiàn)出超過25%的高效率和良好的操作穩(wěn)定性，在65°C下按照ISOS-L-2協(xié)議進行最大功率點(MPP)跟蹤800小時后，仍能保持超過90%的初始效率。

下一篇： 賦能「鵝廠」全球總部 | 晶科科技騰訊濱海大廈智慧儲能項目投運！

免責聲明：Gesse蓋錫咨詢力求提供的信息準確、信息所述內(nèi)容及觀點的客觀公正，但并不保證其是否需要進行必要變更。Gesse蓋錫咨詢提供的信息僅供客戶決策參考，并不構(gòu)成對客戶決策的直接建議，客戶不應以此取代自己的獨立判斷，客戶做出的任何決策與Gessey蓋錫咨詢無關。本報告版權(quán)歸Gessey蓋錫咨詢所有，為非公開資料，僅供Gessey蓋錫咨詢客戶自身使用；本文為Gessey蓋錫咨詢編輯，如需使用，請聯(lián)系news@gessey.com申請授權(quán)，未經(jīng)Gessey蓋錫咨詢書面授權(quán)，任何人不得以任何形式傳播、發(fā)布、復制本報告。Gessey蓋錫咨詢保留對任何侵權(quán)行為和有悖報告原意的引用行為進行追究的權(quán)利。

微信公眾號請使用微信掃一掃
